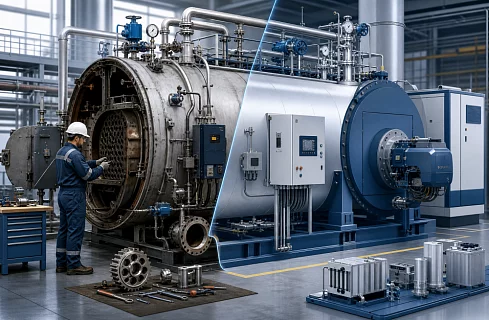

Когда модернизировать парогенератор, а когда — заменить?
Оглавление
Чек-лист для принятия правильного решения
Парогенератор — это сердце любого технологического процесса, где требуется пар. Со временем любое оборудование стареет, и перед руководителем предприятия встает вопрос: «Что делать — вложиться в капитальный ремонт и модернизацию или купить новую установку?»
Ошибка в выборе стоит дорого. Преждевременная замена — это неоправданные инвестиции (20–40% от стоимости нового оборудования). Запоздалая модернизация — это вечные простои, аварии и перерасход газа/электричества.
В этой статье мы разберем 5 верных признаков износа и дадим формулу экономического расчета, которая укажет на точку невозврата.
5 признаков, что оборудование «доживает последний месяц»
Прежде чем считать деньги, проведите диагностику. Вот прямые симптомы критического износа:
1. Снижение КПД на 15% и более (по сравнению с паспортным)
Если раньше вы получали 1 тонну пара с 70 м³ газа, а теперь — только с 85 м³, это серьёзный звоночек.
-
Причина: Накипь на стенках жаровых труб, закоксовка газоходов или усталость металла теплообменника.
2. «Потение» и свищи на корпусе
Появление влажных пятен на изоляции или течь в районе сварных швов.
-
Диагноз: Металл истончился из-за коррозии и термоциклов. Варить такой корпус (особенно для котлов высокого давления) запрещено правилами Ростехнадзора. Это путь к хлопку.
3. Постоянный «дожор» подпиточной воды
Расход химочищенной воды вырос в 1,5–2 раза, а продувку вы держите открытой постоянно.
-
Причина: Разрыв внутренних связок или трещины в барабане сепарации. Пар уходит в конденсат вместе с водой.
4. Автоматика «глючит» и не тянет современные стандарты
Старые электродные датчики уровня (ЭСУ) врут, горелка работает с перебоями, а АСУ ТП предприятия не может считать данные.
-
Нюанс: Если завод переходит на диспетчеризацию (SCADA), старая панель управления превращает парогенератор в «черный ящик».
5. Запчастей нет в природе
Производитель обанкротился, прекратил выпуск модельного ряда. Заказ уникального ТЭНа или насоса через Китай за 3 месяца убивает экономику.
Что дешевле: новый агрегат или «сварка + апгрейд»?
Здесь работает «Правило 60%». Если стоимость ремонта и модернизации превышает 60% от цены нового аналогичного парогенератора — всегда меняйте.
Но это правило работает только для учёта прямых затрат. Давайте разберем сложные случаи.Когда оправдана модернизация:
-
Насосная и вентиляторная группы работают исправно. Корпус (рубашка) не имеет эрозии. Замена горелки с атмосферной на модулированную снизит расход газа на 12-15% — это окупится за сезон.
-
Устарела только автоматика. Замена контроллера на современный (с GSM-модулем или связью с верхним уровнем) — оптимальное решение. Новый парогенератор будет стоить в 2-3 раза дороже, а замену «мозгов» вы окупите за 3-6 месяцев за счет экономии электроэнергии.
-
Нужно увеличить производительность на 10-20%. Иногда достаточно заменить форсунки горелки и прочистить теплообменник пескоструем.
⚰️ Когда приговор — только замена:
-
Свищ в стенке топки. Восстановление требует сертифицированного ремонта с термической обработкой. Цена работ часто доходит до 50-70% от нового корпуса, при этом ресурс после ремонта — 1-3 года вместо 10-15 лет.
-
Замена всего трубного пучка (для паровых котлов). Это ювелирная работа, она стоит почти как новый аппарат.
-
Несоответствие новым нормам экологии. Ваш старый парогенератор коптит или превышает выбросы NOx. Допилить его до норм ЕвроТЭК сложно, легче купить современный малоэмиссионный агрегат.
Как рассчитать экономику? Простая формула
Чтобы принять решение, найдите Точку равновесия (окупаемость инвестиций).
Формула 1 (для ремонта + модернизации):
(Стоимость ремонта + Потери от простоя в днях) / (Экономия топлива/электроэнергии в день) = Срок окупаемости (дней).
-
Если срок окупаемости модернизации > 12 месяцев — ставьте новый аппарат.
Формула 2 (для замены):
(Цена нового - Цена металлолома старого - Экономия на авариях) / Рост прибыли от надежности = ROI.
Пример из практики parosistem.ru:
Клиент привез на диагностику парогенератор 2008 года. КПД был 88%, стал 78%. Мы предложили либо замену (2,4 млн руб.), либо чистку химпромывкой + замену горелки (1,3 млн руб.). Экономия газа дала окупаемость 7 месяцев. Клиент выбрал модернизацию, и агрегат работает до сих пор. Но если бы корпус имел трещины — настаивали бы на утилизации.
Мнение эксперта: «Болезнь накипи и усталость металла»
Алексей Жаров, главный инженер parosistem.ru:
«Самая частая ошибка — ждать, когда парогенератор встанет окончательно. Если вы видите, что металл корпуса изменил цвет (появились темные полосы) или участились ложные срабатывания защиты от перегрева — это 99% износ. В таком случае модернизация бесполезна. Вы просто откладываете аварию на полгода. Всегда заказывайте ультразвуковую толщинометрию стенок. Если стенка стала тоньше на 20% от паспортной — только замена».*
Итоговая таблица решений
| Признак | Решение | Почему? |
|---|---|---|
| Устала автоматика, цел котел | Модернизация | Экономия электроэнергии 30% при затратах в 20% от цены |
| Трещина в сварном шве корпуса | Замена | Небезопасно и невыгодно варить |
| Снижение КПД из-за накипи | Модернизация | Химчистка + водоумягчение дешевле нового агрегата |
| Погорел ТЭН (в электродных) | Модернизация | Стоимость ТЭНа + прокладок до 15% от цены котла |
| Сгорела горелка + треснул коллектор | Замена | Сумма запчастей сравнялась с ценой целого аппарата |
Резюме:
-
Модернизируйте, если «скелет» парогенератора здоров, но барахлят «органы чувств» (автоматика, горелка, насос).
-
Заменяйте, если «скелет» сломан (коррозия корпуса/труб) или запчасти дороже половины нового изделия.
